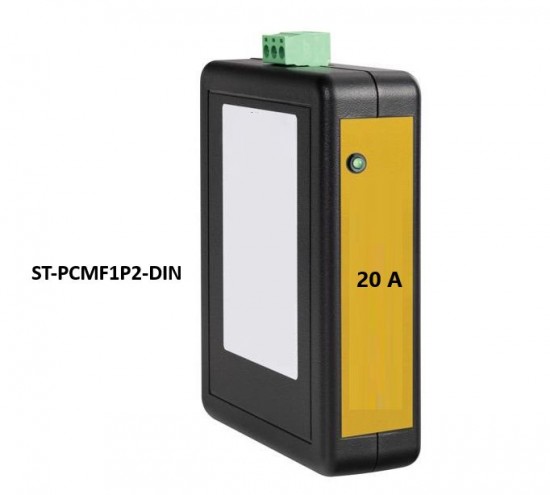

DPST dispositivo de proteção contra surtos e transientes caixa moldada 240 Vca 1Ø classe II/III 10 kA (8/20 μs) por módulo 20 kA (8/20 μs) (20 A) trilho DIN

Descrição:

DPST;

Tipo:

protetor contra surtos e transientes;

Base (tipo):

caixa moldada, plástico ABS, UL94V-0;

Número de polos:

três (1 fase + 1 neutro + 1 terra);

Valor de proteção da tensão (VPR):

Categoria B (classe II): 1015 Vca (F-F), 925 Vca (F-T);

Nível de tensão (oscilatório) de proteção à corrente nominal de descarga (Up):

Categoria A1, onda oscilatória 2 kV, 67A: L-N = 40 V, L-G = 74 V, N-G = 82 V;

Tensão máxima de operação contínua (Uc/MCOV):

≈ 240 Vca 1Ø;

Classe de proteção:

Classe II( Ring Wave 2 kV, 67A @180° Fase Simples);

Classe de proteção:

Corrente de descarga nominal (In - KA):

0 KA (8/20 μs) por módulo;

Corrente de descarga máxima (Imax - KA):

20 KA (8/20 μs) por fase (60 A);

Corrente de impulso (Iimp):

B3/C1 6 kV, 3 kA, ângulo da fase da onda de impulso 90°;

Tempo de resposta (tA):

1 ns;

Frequência nominal (Hz):

60 Hz;

Atenuação de ruído EMI/RFI:

através de filtro capacitivo incorporado, tensão de 240 V, 40 dB max., de 1 kHz até 10 MHz;

Proteção máxima de sobrecorrente:

n/d;

Acessórios componentes deste item (inclusos):

03 módulos de proteção, em bloco único, com contato de sinalização remota;

Componente construtivo interno:

varistores de óxido de zinco com fusível de sobrecorrente, capacitores, leds de sinalização;

Varistor:

em cascata, com proteção térmica contra sobrecorrente incorporada;

Grau de proteção:

NEMA 1 (IP10); ou NEMA 3X (IP56);

Material construtivo do corpo:

base fixa construída em plástico ABS, não inflamável ou autoextinguível;

Material construtivo do corpo:

proteção: contra intempéries, contra UV, contra trilhamento elétrico, contra corrosão;

Material construtivo do corpo:

resistência mecânica para suportar esforços durante instalação e uso;

Tipo de fixação:

em placa de montagem de quadro;

Tipo de contato:

cabos ≥ 6 ~ 10 mm² para conexão em barramentos;

Sinalizações:

Local: por LED (1 por fase) indicando em operação;

Dimensional (mm):

comprimento: 114,05 mm, Largura: 100,00 mm, Profundidade: 31,95 mm;

Variação dimensional (%):

5 %;

Uso (interno/externo/ambos):

interno, em painel;

Normas técnicas aplicáveis:

ABNT NBR IEC 61643-1:2007 - Dispositivos de proteção contra surtos em baixa tensão;

Normas técnicas aplicáveis:

NBR 5419 - Proteção de Estruturas Contra Descargas Atmosféricas;

Normas técnicas aplicáveis:

NBR 13571 - Aterramentos e Acessórios;

Normas técnicas aplicáveis:

ANSI/UL 1449-2006 (3.° Edition) by UL. ML record: E363345

Normas técnicas aplicáveis:

ANSI C62.72-2007, IEC 61643-1 Classe 2&3;

Normas técnicas aplicáveis:

CSA (CSA MC#241804); UL1283* e CE Compliant (* Somente no tipo 2 SPDs);

Normas técnicas aplicáveis:

IEEE C62.41-1991 - IEEE Recommended Practice on Surge Voltages in Low-Voltage AC Power Circuits;

Normas técnicas aplicáveis:

IEEE C62.41.2-2002 - IEEE Recommended Practice on Characterization of Surges in Low-Voltage (1000 V and Less) AC Power Circuits;

Normas técnicas aplicáveis:

IEEE C62.45-2002 - IEEE Recommended Practice on Surge Testing for Equipment Connected to Low-Voltage (1000 V and Less) AC Power Circuits;

Garantia deste item:

Garantia legal + garantia do fabricante

Manual técnico em português e opcional em inglês:

aplicável;

Utilização:

proteção contra surtos e transientes de redes secundárias de distribuição, aplicação em quadros gerais de baixa tensão até 1000A;

Desenho ou imagem de aplicação típica:

aplicação típica no link;
