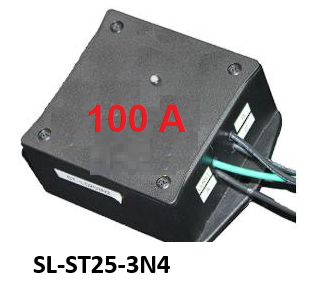

DPST dispositivo de proteção contra surtos e transientes caixa moldada 480 Vca 3Ø Δ Uc 550 Vca (F-F/F-T) classe II / III (ANSI Cat A e Cat C) 25 KA (8/20 μs) 100 A

Descrição:

DPST;

Tipo:

protetor contra surtos e transientes;

Base (tipo):

caixa moldada, plástico ABS, UL94V-0;

Número de polos:

quatro (3 fases+1 terra);

Valor de proteção da tensão (VPR):

Categoria B (classe II): 1015 Vca (F-F), 925 Vca (F-T);

Nível de tensão (oscilatório) de proteção à corrente nominal de descarga (Up):

Categoria A (classe II / III): 220 V (F-F), 880 V (F-T);

Tensão máxima de operação contínua (Uc/MCOV):

≈ 550 Vca (F-F), ≈ 550 Vca (F-T);

Classe de proteção:

Categorias B e A; ANSI/IEEE nas categorias B (tipo 2) e A (tipo 3);

Corrente de descarga nominal (In - KA):

25 KA;

Corrente de descarga máxima (Imax - KA):

n/d;

Corrente de impulso (Iimp):

n/d;

Tempo de resposta (tA):

1 ns;

Frequência nominal (Hz):

60 Hz;

Atenuação de ruído EMI/RFI:

através de atenuação de frequência híbrida de múltiplos estágios;

Proteção máxima de sobrecorrente:

através de fusível térmico;

Acessórios componentes deste item (inclusos):

n/d;

Componente construtivo interno:

varistores de óxido de zinco com fusível de sobrecorrente, capacitores, leds de sinalização;

Varistor:

em cascata, com proteção térmica contra sobrecorrente incorporada;

Grau de proteção:

NEMA 1 (IP10); ou NEMA 3X (IP56);

Material construtivo do corpo:

base fixa construída em plástico ABS, não inflamável ou autoextinguível;

Material construtivo do corpo:

proteção: contra intempéries, contra UV, contra trilhamento elétrico, contra corrosão;

Material construtivo do corpo:

resistência mecânica para suportar esforços durante instalação e uso;

Tipo de fixação:

em placa de montagem de quadro;

Tipo de contato:

cabos de 4 mm² para conexão em barramentos;

Sinalizações:

Local: através de contato por LED (1 por fase);

Dimensional (mm):

comprimento: 140 mm, largura: 80 mm, profundidade: 65 mm;

Variação dimensional (%):

5 %;

Uso (interno/externo/ambos):

interno, em painel;

Normas técnicas aplicáveis:

ABNT NBR IEC 61643-1:2007 - Dispositivos de proteção contra surtos em baixa tensão;

Normas técnicas aplicáveis:

NBR 5419 - Proteção de Estruturas Contra Descargas Atmosféricas;

Normas técnicas aplicáveis:

NBR 13571 - Aterramentos e Acessórios;

Normas técnicas aplicáveis:

ANSI/UL 1449-2006 (3.° Edition) by UL. ML record: E363345

Normas técnicas aplicáveis:

ANSI C62.72-2007, IEC 61643-1 Classe 2&3;

Normas técnicas aplicáveis:

CSA (CSA MC#241804); UL1283* e CE Compliant (* Somente no tipo 2 SPDs);

Normas técnicas aplicáveis:

IEEE C62.41-1991 - IEEE Recommended Practice on Surge Voltages in Low-Voltage AC Power Circuits;

Normas técnicas aplicáveis:

IEEE C62.41.2-2002 - IEEE Recommended Practice on Characterization of Surges in Low-Voltage (1000 V and Less) AC Power Circuits;

Normas técnicas aplicáveis:

IEEE C62.45-2002 - IEEE Recommended Practice on Surge Testing for Equipment Connected to Low-Voltage (1000 V and Less) AC Power Circuits;

Garantia deste item:

Garantia legal + garantia do fabricante

Manual técnico em português e opcional em inglês:

aplicável;

Utilização:

proteção contra surtos e transientes de redes secundárias de distribuição, aplicação em quadros gerais de baixa tensão até 1000A;

Desenho ou imagem de aplicação típica:

aplicação típica no link;
